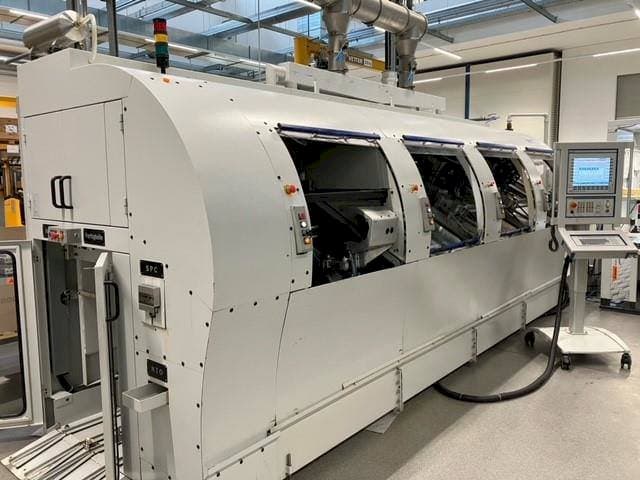

MIKRON - Multistep XSAT-MIL-MIK-2008-00001

Általános adatok

• Méretek szélessége: 3000 mm
• Mérési mélység: 2200 mm
• Mérési magasság: 1200 mm
• A gép súlya: 16000 kg

Vezérlőegység

• Modell: MTX

Fő meghajtó

• Orsó sebességtartomány: 15000 1/MIN
• Orsó motor teljesítménye: 8 kW

Mozgalom

• X-tengely Mozgalom: 570 mm
• X-tengely Gyors mozgás: 40 m/min
• Y-tengely Mozgalom: 320 mm
• Y-tengely Gyors mozgás: 40 m/min
• Z-tengely Mozgalom: 265 mm
• Z-tengely Gyors mozgás: 24 m/min
• B tengely Mozgalom: ±130° MM
• C tengely Mozgalom: 360° MM
• C tengely Gyors mozgás: 40 m/min

munkadarab

• Munkadarab drm az ágy fölött: 150 mm
• Munkadarab drm felett: 150 mm
• Munkadarab drm: 100 mm

Eszközök

• Rögzített tárolóhelyek: 22
• Maximális súly: 2,5 kg
• Max szerszámátmérő: 63 mm
• Max szerszámhossz: 105 mm
• A szerszámtartó típusa: HSK 40-A
